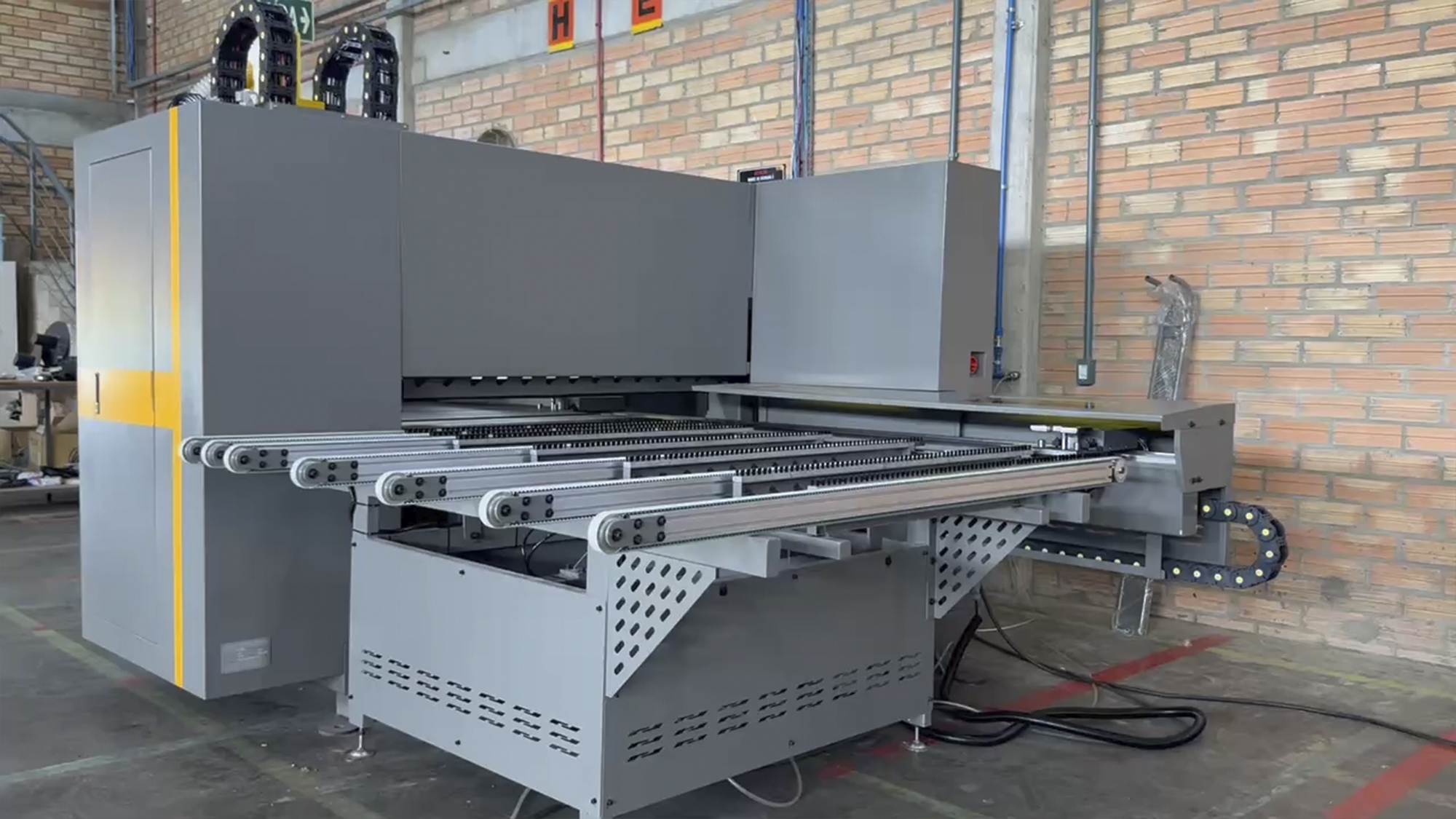

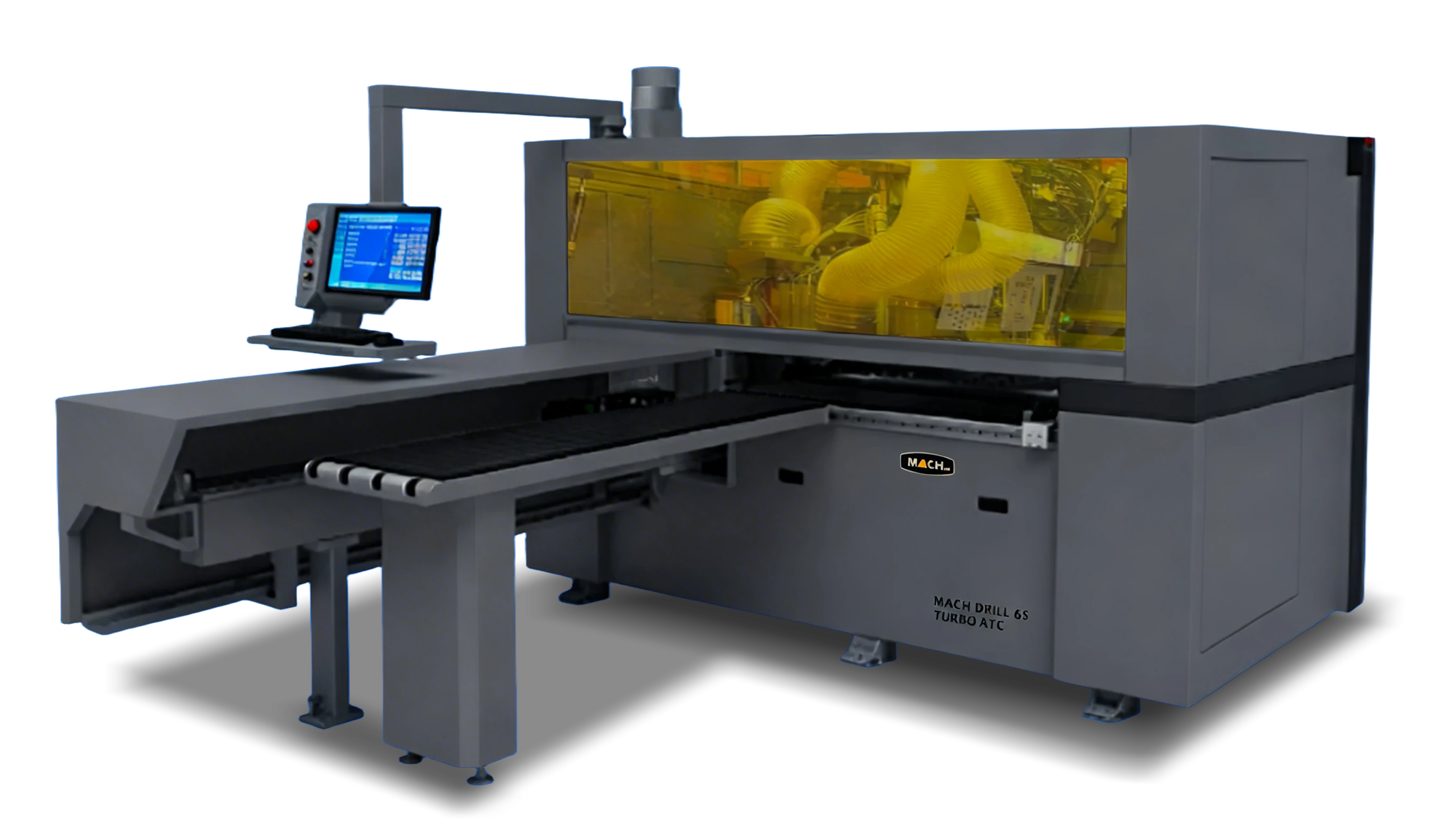

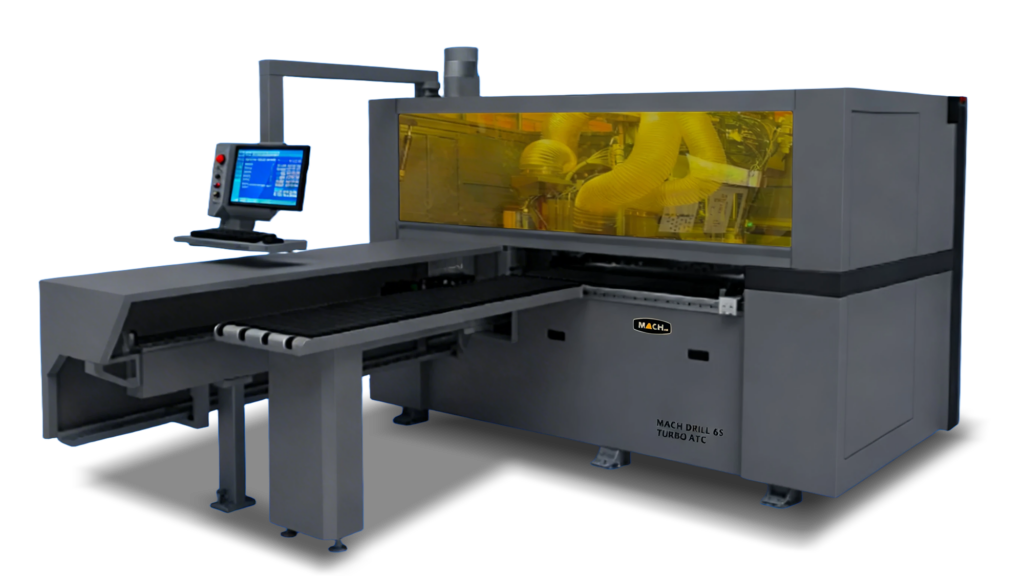

Mach Drill 6s ATC – Centro de Furação

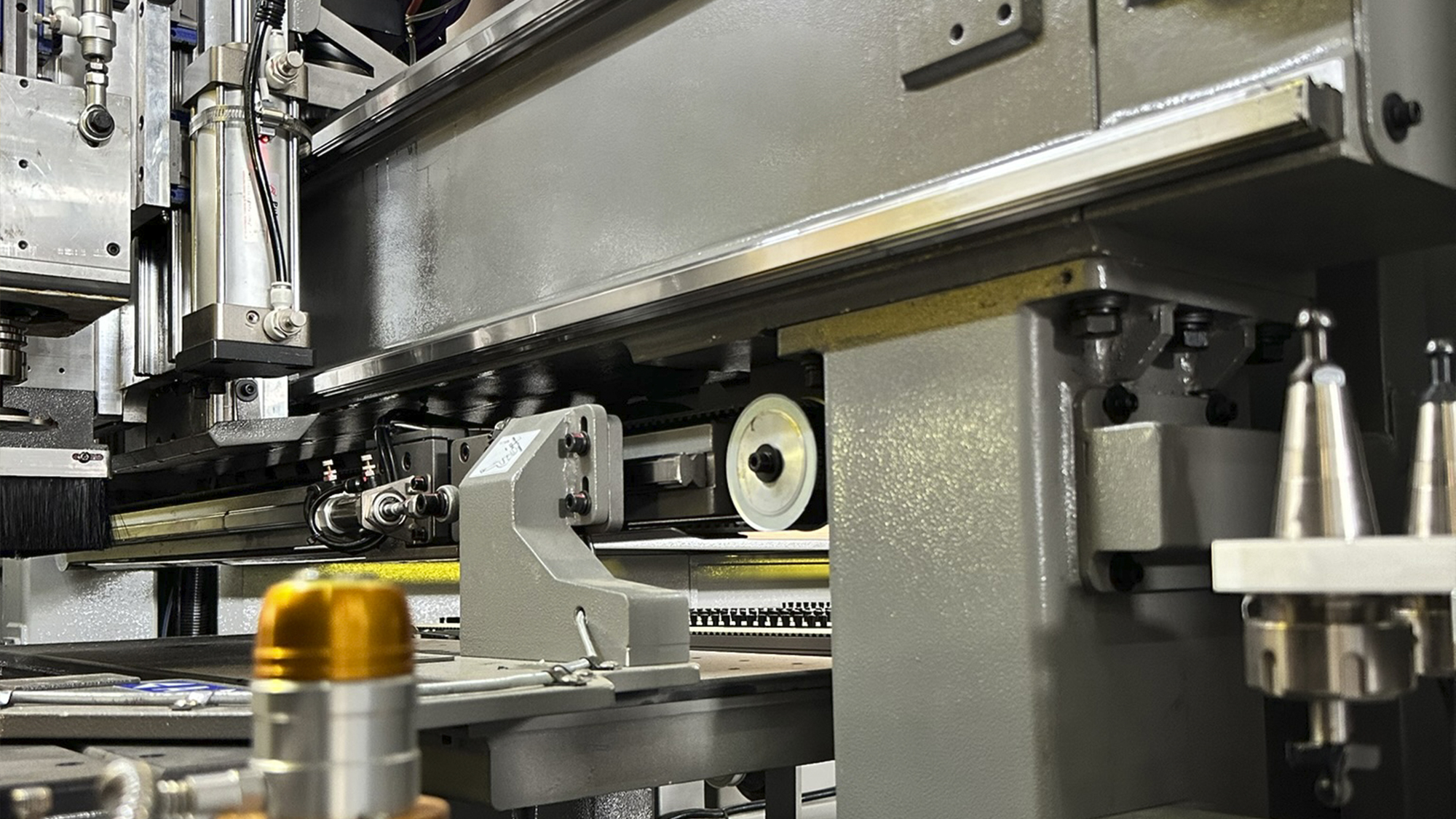

Conheça a Mach Drill 6S ATC, uma máquina de furação de alta performance projetada para atender às demandas da indústria moderna com precisão e eficiência. Cabeçotes de furação superior e inferior. Máquina conta com 2 fusos superiores, sendo um dedicado à troca automática de ferramentas, e um fuso inferior com troca de ferramentas em 4 posições, acionado por servo motor, maior comodidade e agilidade no processo.
Modelo

Mach Drill 6S ATC

Dimensões (X*Y*Z)

5200 x 2840 x 2200mm

Curso de cada eixo & Velocidade max. de posicionamento

Eixo X - 5000mm & 140m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo Y - 1200mm & 80m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo Z - 90mm & 30m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo U - 1200mm & 60m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo V - 1200mm & 80m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo W - 60mm & 30m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo A - 5000mm & 140m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo Y2 - 1500mm & 80m/min

Curso de cada eixo & Velocidade max. de posicionamento

Eixo Z2 - 90mm & 30m/min

Largura máxima da chapa (vertical)

1200mm

Largura minima da chapa (vertical)

35mm

Comprimento máximo da chapa (vertical)

5000mm

Comprimento mínimo da chapa (vertical)

150mm

Espessura máxima da chapa (vertical)

60mm

Exaustão de pó

7300m³/h

Unidade de processamento superior

Brocas verticais - 12 Brocas

Unidade de processamento superior

Horizontal drill bits - 2*4 Brocas

Unidade de processamento superior

Velocidade de rotação das brocas - 3400rmp(r/min)

Unidade de processamento superior

Potência do motor do pacote de furação - 3.5Kw *2

Unidade de processamento superior

Cone do Spindle - ISO 30/ER32

Unidade de processamento superior

Spindle refrigerado a ar - 6KW refrigerado a ar com troca linear de 4 posições (acionado por servo motor)

Unidade de processamento inferior

Brocas Verticais - 9 peças

Unidade de processamento inferior

Velocidade de rotação da broca - 3400rpm

Unidade de processamento inferior

Cone do Spindle - ER25

Altura de trabalho da mesa

950mm

Potência do motor

23.2Kw

Pressão de trabalho

0.7-0.8Mpa

Voltagem

380V/50Hz

Serra Circular

Opcional

Peso

Aproximadamente 2.750kg

Vídeo do Produto

Opcionais

Opcionais são acesórios, items que podem complementar o equipamento permitindo melhorar a performance.
